Vue d'ensemble du produit

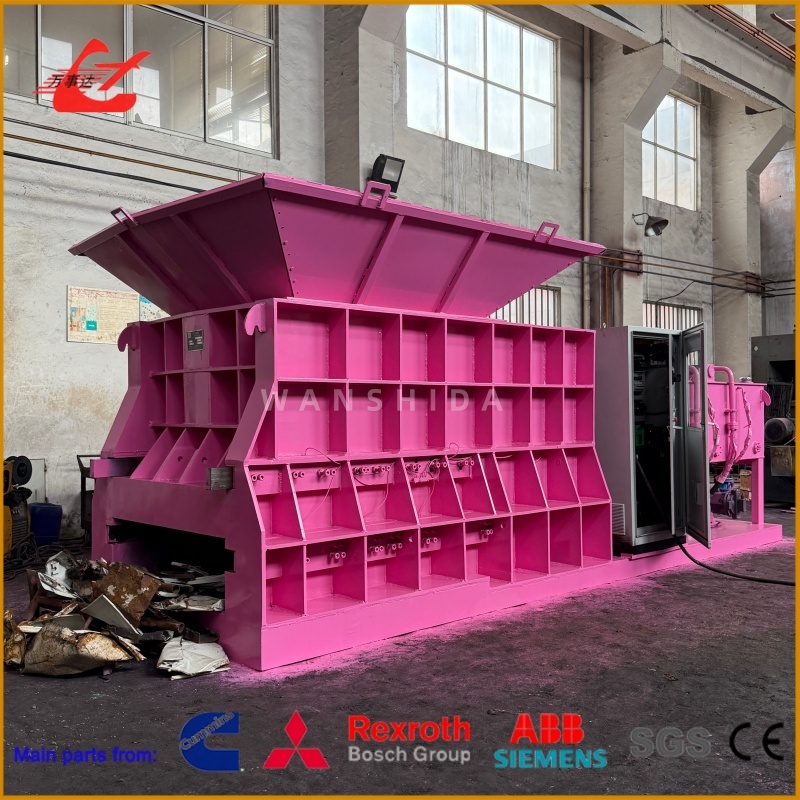

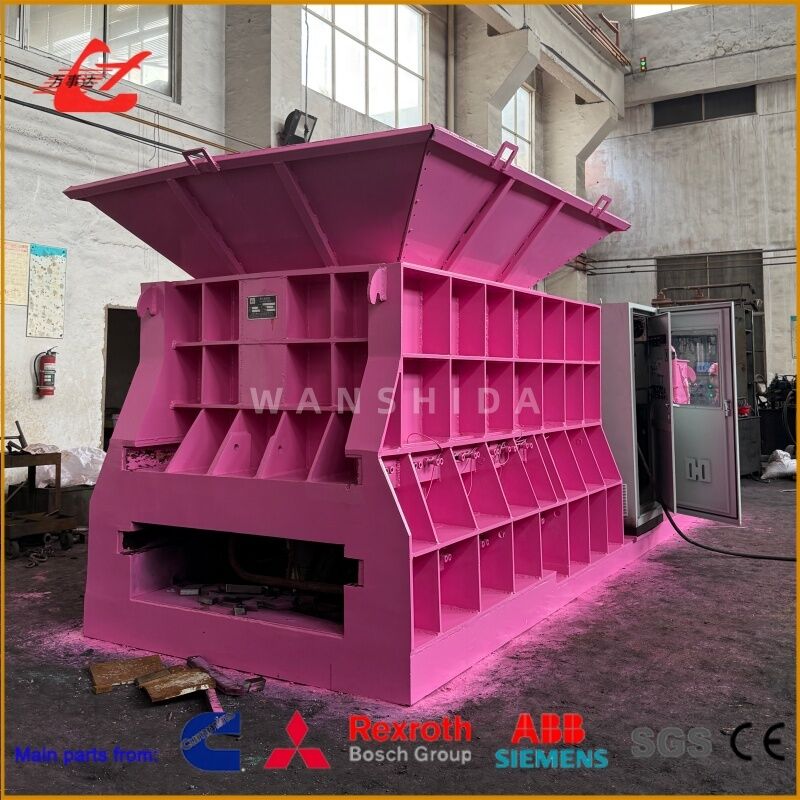

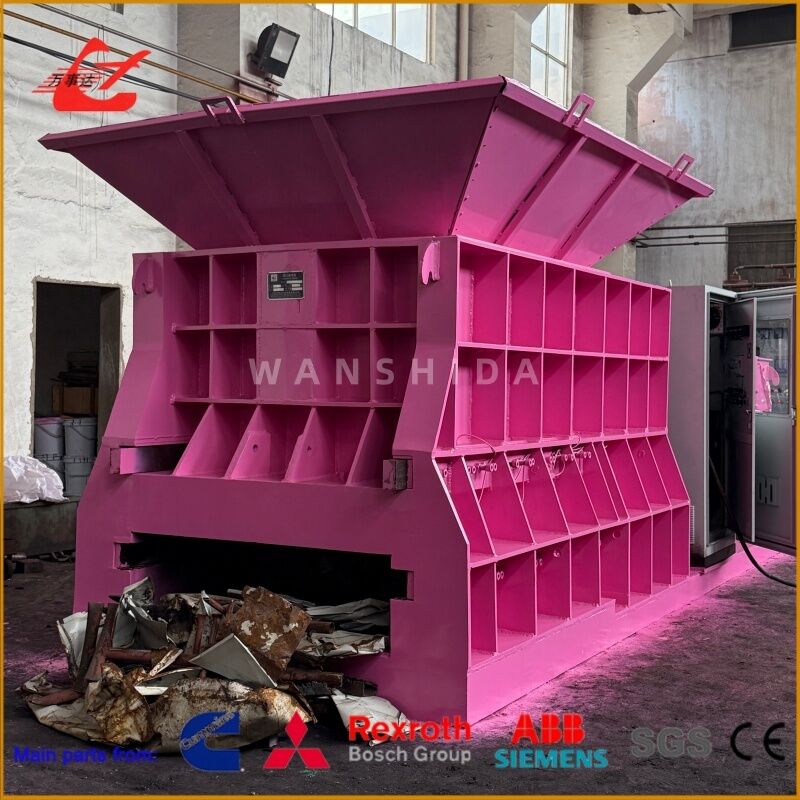

La cisailleuse à boîtes Q43W-4000 est une machine hydraulique de découpe de déchets contrôlée par PLC développée pour les entreprises de recyclage qui cherchent à réduire la manutention manuelle et à créer un processus de production plus organisé.

La préparation traditionnelle des déchets nécessite souvent que les ouvriers repositionnent le matériau à plusieurs reprises, utilisent un équipement de compression séparé ou utilisent des méthodes de coupe manuelles.compression, l'alimentation hydraulique et le cisaillement dans un système coordonné.

Sa force de coupe de 4000 kN et sa lame de 1400 mm permettent à la machine de traiter un large éventail de déchets ferreux mixtes.le mécanisme de compression hydraulique réduit son profilLe poussoir alimente ensuite le morceau comprimé vers la lame selon la longueur de coupe choisie.

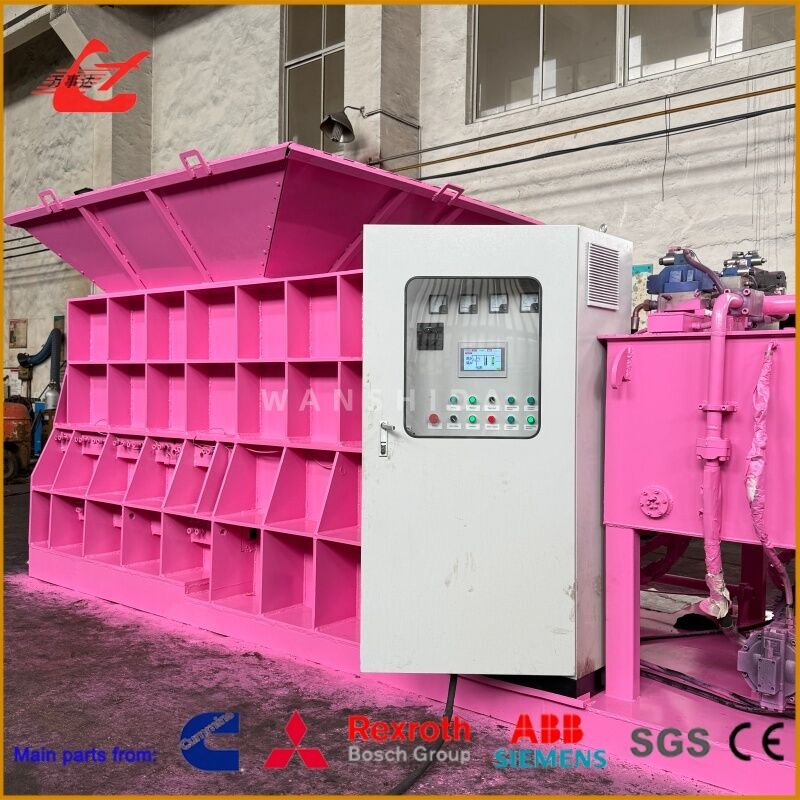

La commande PLC gère la séquence de travail, tandis que la télécommande optionnelle permet à l'opérateur de contrôler les mouvements majeurs à partir d'une position d'observation appropriée.Cette combinaison rend le Q43W-4000 particulièrement adapté aux démolitions modernes qui nécessitent un fonctionnement stable, moins d'interventions manuelles et une meilleure coordination entre chargement et coupe.

Cause: la préparation manuelle des déchets crée des risques pour la sécurité et l'efficacité

Les déchets volumineux sont souvent instables, tranchants et difficiles à positionner.la production diminue et le risque de contact dangereux avec des matériaux en mouvement augmente.

Les problèmes courants sont les suivants:

• Réposition manuelle fréquente des déchets irréguliers
• Travailleurs travaillant près de matériaux tranchants ou instables
• Longueur d'alimentation et dimensions de coupe incompatibles
• Délais entre le chargement, la compression et la découpe
• Une dépendance excessive de l'expérience des opérateurs
• Une mauvaise coordination entre les opérateurs de la pelle et de la machine
• Risque accru de mauvais fonctionnement
• Temps de préparation long avant chaque cycle de coupe

Ces problèmes deviennent plus graves lorsqu'un chantier de recyclage traite des matières mixtes pendant toute une période de travail.

Solution: intégrer les mouvements de la machine par le contrôle PLC

Le cisaillement hydraulique Q43W-4000 utilise un système de commande programmé pour coordonner la compression, l'alimentation du matériau, le mouvement de la lame et la libération de pression.

Au lieu de contrôler manuellement chaque mouvement hydraulique, l'opérateur peut sélectionner le mode de fonctionnement requis et superviser la séquence de travail.Le fonctionnement automatique aide à maintenir un processus cohérent, tandis que le mode manuel reste disponible pour le réglage, les essais et la maintenance.

Les avantages opérationnels importants sont les suivants:

• Séquence de compression et de coupe contrôlée par PLC
• Commande à distance disponible pour les mouvements de la clé
• Réduction du contact manuel avec les déchets
• Alimentation hydraulique constante
• Longueur de coupe réglable
• Mode de fonctionnement automatique et manuel
• Configuration de l'arrêt d'urgence et du verrouillage de sécurité
• Surveillance centralisée de l'état de la machine
• Coordination plus facile avec le chargement de l'excavateur
• Réduction de la dépendance à la découpe manuelle du gaz

Le système de commande électrique peut être configuré en fonction de la tension locale, de la fréquence, des exigences de sécurité et des composants électriques préférés du client.

Les spécifications

Les spécifications techniques peuvent être ajustées en fonction des dimensions de la boîte de chargement, des composants hydrauliques, de la norme électrique, du climat de fonctionnement et du matériau traité.

Application du projet

Le cisaillement automatique Q43W-4000 est adapté aux installations où le flux continu de matériaux, le fonctionnement centralisé et la réduction de la coupe manuelle sont importants.

Les décharges modernes

La machine aide les défricheries à mettre en place un processus coordonné entre le chargement de l'excavateur, la compression hydraulique, la découpe et la collecte des matières finies.

Installations de production d'acier

Les aciéries peuvent utiliser le cisaillement à la boîte pour préparer des déchets mixtes à des dimensions plus uniformes avant le chargement du four.

Sites de démantèlement industriel

Les cadres de machines, les tuyaux, les profils et les composants structurels préparés de manière appropriée peuvent être traités sans coupe manuelle intensive.

Centres de recyclage automobile

Les tôles automobiles démontées et vidangées peuvent être compressées et coupées en sections gérables pour un recyclage ultérieur.

Fabrication de métaux

Les cadres en acier, les débris de tôle, les tuyaux et les produits rejetés peuvent être transformés dans l'usine au lieu d'être transportés comme déchets volumineux.

Des marchés à coût de main-d'œuvre élevé

Le système de commande PLC intégré est particulièrement utile dans les régions où la réduction du travail manuel répétitif et l'amélioration de la cohérence des processus sont des considérations d'achat majeures.

Comment fonctionne- t- il?

1. L'opérateur inspecte la zone de travail et sélectionne le mode manuel ou automatique.
2. Une excavatrice ou une attrape hydraulique charge les déchets dans la boîte d'alimentation.
3. Le mécanisme de compression hydraulique presse le matériau dans un profil contrôlé.
4. Le PLC confirme que le mouvement de compression a atteint la position requise.
5. Le poussoir hydraulique déplace le morceau comprimé vers la tête de coupe.
6. Le cylindre principal entraîne la lame de 1400 mm à travers le matériau.
7. La lame retourne automatiquement après la coupure.
8. Le poussoir fait avancer le matériau restant selon la longueur d'alimentation prédéfinie.
9. Le cycle de compression et de coupe se répète jusqu'à ce que la boîte de chargement soit vide.
10. Les capteurs et les interblocs de sécurité surveillent la séquence de travail et aident à prévenir les mouvements hydrauliques en conflit.

Comment choisir

Déterminer le niveau d'automatisation requis

Choisissez le mode PLC automatique lorsque la machine fonctionne en continu ou lorsque des cycles d'alimentation et de coupe constants sont nécessaires.

Confirmer les fonctions de télécommande

Les commandes à distance peuvent être configurées pour le mouvement de la boîte de chargement, la compression, l'alimentation, le fonctionnement de la lame et l'arrêt d'urgence.Les fonctions requises doivent être confirmées avant la finalisation du système électrique.

Examiner les caractéristiques des déchets

Indiquez les dimensions maximales du matériau, l'épaisseur, la forme et la qualité de l'acier.

Considérez le climat de fonctionnement

Des températures ambiantes élevées ou un fonctionnement continu à plusieurs équipes peuvent nécessiter un réservoir d'huile plus grand, un refroidisseur d'air ou un système de refroidissement à l'eau pour contrôler la température de l'huile hydraulique.

Planifier la position de l'opérateur

L'opérateur doit avoir une vue claire de la boîte de chargement, de la tête de cisaillement et de la zone de déchargement.

Confirmer les exigences locales en matière de sécurité

Les arrêts d'urgence, les couvercles de protection, les feux d'avertissement, les contrôles d'accès et les composants électriques peuvent être configurés selon les réglementations locales du client et les normes de sécurité internes.

Questions fréquentes

1Un opérateur peut-il contrôler à la fois le chargement et la coupe?

Le fonctionnement à distance peut permettre à l'opérateur de l'excavatrice de contrôler les fonctions sélectionnées de la machine.exigences locales en matière de sécurité et procédures de travail internes.

2La machine est-elle en mode manuel?

Le Q43W-4000 peut fonctionner en mode automatique et manuel.

3Que se passe-t-il si les déchets sont coincés pendant l'alimentation?

L'opérateur peut arrêter le cycle automatique et utiliser la commande manuelle pour inverser ou repositionner le poussoir hydraulique..

4Un refroidisseur d'huile est-il nécessaire?

Un système de refroidissement plus grand ou personnalisé peut être nécessaire lorsque la machine fonctionne pendant de longs quarts de travail à des températures ambiantes élevées.

5Le PLC et les composants électriques peuvent-ils être personnalisés?

Oui, la marque du PLC, les composants électriques, la tension, la fréquence, le langage de commande et les fonctions de télécommande peuvent être sélectionnés en fonction des exigences du projet et de la disponibilité des composants.

6Quels documents techniques sont fournis?

Les documents disponibles comprennent des dessins de fondation, des schémas électriques, des schémas hydrauliques, des instructions d'utilisation, des instructions d'entretien et des informations sur les pièces de rechange.Le document final dépend du contrat confirmé.

Pour configurer correctement le système de commande et de sécurité, fournir les détails des pièces de rechange, les heures de travail quotidiennes, l'alimentation locale, le mode de fonctionnement préféré et les fonctions de télécommande requises.
