Ciseaux à grille polyvalents pour usines de ferraille à fort volume avec refroidissement par air

Vue d'ensemble du produit

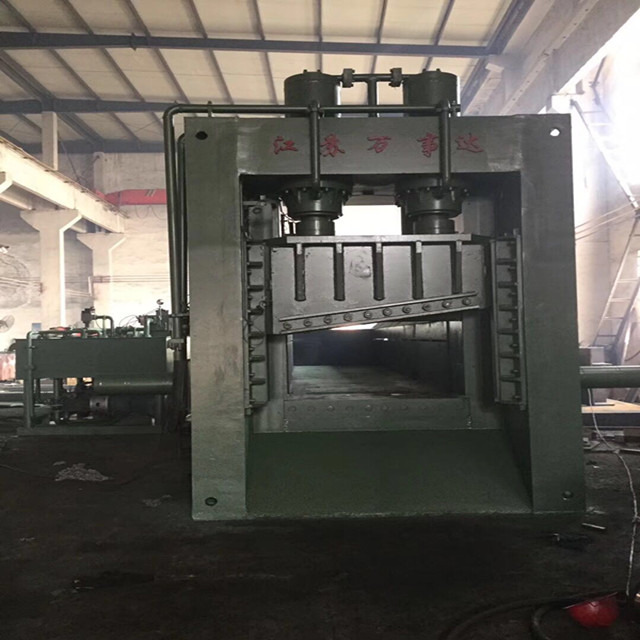

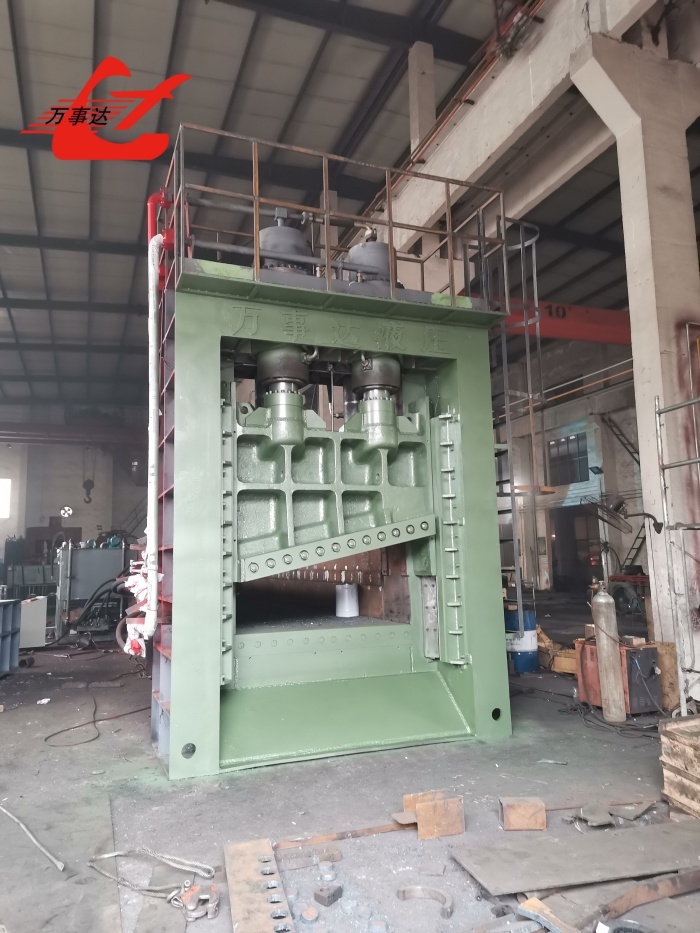

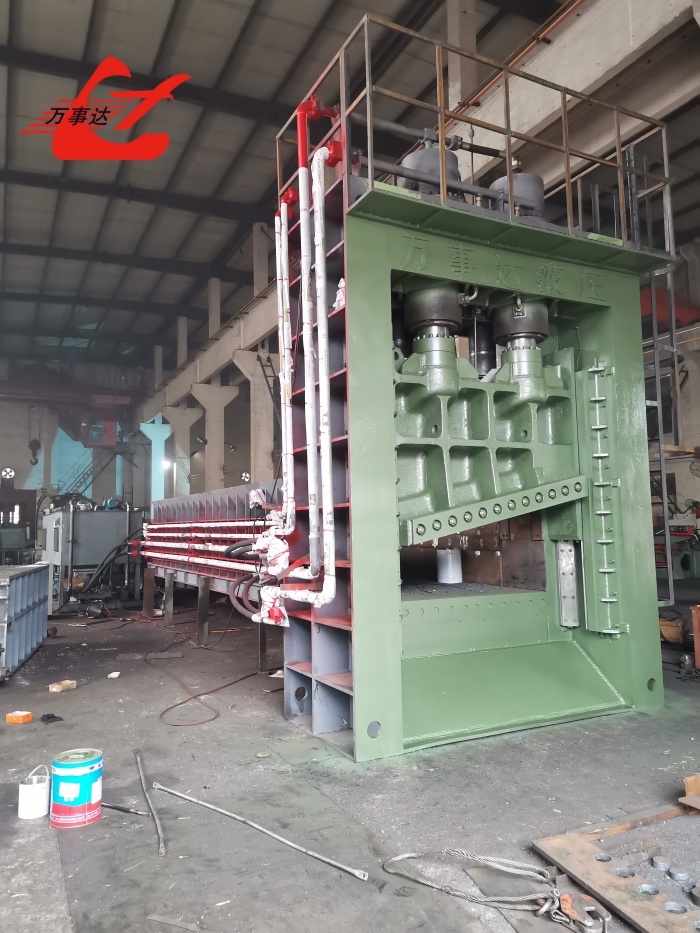

Le cisaillement hydraulique WANSHIDA Q43L-8000 est conçu pour les opérations de recyclage où la continuité de traitement,l'alimentation par lots importants et la consistance des déchets finis sont plus importantes que la manipulation manuelle des pièces individuellesSa chambre de chargement de 8000 × 1950 × 900 mm permet de charger directement les longs profils en acier, les tuyaux, les plaques et les déchets structurels mixtes par une prise mécanique.

Propulsée par un système hydraulique d'environ 270 kW, la machine génère une force de cisaillement maximale de 8000 kN.La lame de 2000 mm traite les déchets compressés à environ 2 ̊3 cycles de coupe par minuteCette combinaison rend le Q43L-8000 adapté aux grands décharges, aux aciéries et aux installations de recyclage de démolition qui manipulent régulièrement des déchets de métaux ferreux volumineux.

La valeur principale de ce cisaillement à portique de 800 tonnes n'est pas simplement sa force de coupe, il crée un flux de matériau plus organisé du déchargement et du stockage temporaire à la coupe,le transport et le chargement des foursEn transformant les déchets irréguliers en pièces plus courtes et plus faciles à manipuler, la machine peut aider à réduire les manipulations répétées et à améliorer l'efficacité globale du chantier de recyclage.

Le problème opérationnel

Les grandes installations de recyclage reçoivent souvent des déchets de différentes longueurs, formes et densités.les plaques et les matériaux de démolition ne peuvent pas toujours être transportés ou chargés efficacement dans les fours dans leur état d'origine.

En l'absence d'équipement de coupe lourd approprié, les opérateurs peuvent rencontrer:

• Coupe à la flamme manuelle lente
• Mouvement répété de déchets de grande taille
• Utilisation inefficace de l'espace de stockage
• Faible densité de chargement des camions et des conteneurs
• Tailles de matériau fini incohérentes
• Consommation élevée de main-d'œuvre et de carburant
• Interruption de l'alimentation du four
• Risques de sécurité autour des zones de traitement manuel

Ces problèmes ne concernent pas seulement l'étape de découpe, mais peuvent ralentir l'ensemble du processus de manutention des matières dans l'installation de recyclage.

La solution Q43L-8000

Le Q43L-8000 combine la réception des déchets, la compression hydraulique, l'alimentation avant et le cisaillement du portique dans un système coordonné.Le matériau est ensuite comprimé et stabilisé avant d'être déplacé vers la lame de coupe..

La compression est particulièrement importante lors du traitement des déchets mixtes: elle réduit les espaces entre les pièces irrégulières, maîtrise le matériau lâche et présente un faisceau plus compact à la lame.La force hydraulique de 8000 kN coupe ensuite le matériau en sections plus courtes, adaptées au stockage, le transport ou le chargement au four.

La distance d'alimentation peut être ajustée en fonction de la longueur finale souhaitée.Cela permet aux entreprises de recyclage de produire des déchets qui correspondent mieux aux besoins des aciéries et des acheteurs en aval.

Spécifications techniques

Les performances de production dépendent de la densité de la ferraille, des dimensions du matériau, de la qualité de l'acier, de l'efficacité d'alimentation et de la longueur de coupe requise.

Principaux avantages de la gestion des décharges

Amélioration du flux de matériel

La chambre de chargement de 8 mètres accepte les pièces longues et irrégulières en lots. Les opérateurs n'ont pas besoin de positionner et de couper chaque pièce séparément, ce qui contribue à créer un flux de travail plus continu.

Moins de déplacements matériels

Les déchets surdimensionnés peuvent être chargés, comprimés et coupés dans une seule zone de traitement, ce qui réduit les manipulations répétées entre les zones de stockage, de découpe et de chargement.

Une meilleure utilisation de l'espace de stockage

Les chantiers de recyclage peuvent utiliser leur espace de stockage disponible de manière plus efficace et maintenir des catégories de matériaux plus claires.

Une plus grande efficacité des transports

Des pièces de ferraille plus courtes et plus uniformes peuvent être chargées plus densément dans des camions ou des conteneurs.

Une charge plus facile

Les aciéries nécessitent des déchets qui peuvent être chargés en toute sécurité et efficacement dans les fours.

Performance hydraulique constante

Le système hydraulique de 25 MPa fournit une pression stable pour la compression, l'alimentation et la coupe.

Cycle de coupe coordonné par PLC

Le système PLC contrôle la séquence de compression, d'alimentation et de tonte du matériau, ce qui améliore la cohérence du cycle et réduit les interventions manuelles répétitives.

Matériaux appropriés

Le cisailleur de ferrailleur Q43L-8000 peut traiter divers matériaux ferreux, notamment:

• Plaques d'acier et détachés de tôles
• Tubes et tuyaux en acier
• Armoires et aciers ronds
• Acier à angle et acier à canal
• Pièces et pièces détachées
• Déchets de carrosserie de véhicules légers
• Cadres métalliques et boîtiers de machines
• Acier de démolition
• Déchets industriels mixtes
• Déchets compressés précédemment

La capacité de coupe maximale varie en fonction de la forme, de l'épaisseur, de la qualité et du nombre de pièces à couper ensemble.Les photos et les dimensions du matériel représentatif doivent être évaluées avant la production..

Applications typiques

La machine est adaptée pour:

• Grands chantiers de recyclage des déchets métalliques
• Aciérie et fonderie
• Installations de démontage de navires et de véhicules
• Centres de recyclage des équipements lourds
• Usines de traitement des déchets de démolition
• Bases de collecte et de distribution des métaux
• Installations industrielles de transformation de l'acier
• lignes de préparation des charges de four

Comment fonctionne le Q43L-8000

Les déchets sont d'abord chargés dans la chambre de 8000 mm à l'aide d'une prise mécanique.

Lorsque le matériau atteint la position prédéfinie, la lame de 2000 mm se déplace vers le bas et applique jusqu'à 8000 kN de force de cisaillement.

Après chaque coupe, le système d'alimentation avance le matériau restant. Le PLC coordonne la séquence de compression, d'alimentation et de coupe répétée jusqu'à ce que le lot ait été traité.

Les déchets finis tombent dans la zone de déchargement et peuvent être collectés par une prise ou transférés par un convoyeur en option.

Comment planifier l'installation

Le Q43L-8000 pèse environ 92 tonnes et nécessite une planification d'installation appropriée.l'emplacement de la station hydraulique et la portée de déplacement sécuritaire de la prise mécanique;.

L'alimentation électrique disponible doit également supporter une puissance installée d'environ 270 kW.la capacité du transformateur et les besoins en câbles doivent être confirmés.

Une disposition appropriée du site doit fournir suffisamment d'espace pour:

• Entrepôt de ferraille
• Chargement par prise mécanique
• Installation et maintenance des machines
• Collecte de déchets finie
• Zone d'accès et de sécurité de l'opérateur
• Équipement hydraulique et électrique

Des dessins de fondation et des instructions d'installation peuvent être fournis après confirmation de la configuration de la machine.

Options de personnalisation

Le Q43L-8000 peut être configuré en fonction du matériau et des conditions de fonctionnement du client.

• Dimensions personnalisées de la chambre de chargement
• Longueur d'alimentation et de coupe réglable
• Fonctionnement par télécommande
• Lubrification centralisée automatique
• Système de décharge de convoyeur
• Refroidissement amélioré par huile hydraulique
• Marques de composants électriques spécifiées
• Garde de sécurité supplémentaire
• Ensembles de lames de rechange
• Voltage, fréquence et couleur personnalisés

Assistance après-vente

WANSHIDA fournit des instructions d'utilisation, des dessins de fondation, des diagrammes hydrauliques et de la documentation électrique.formation des opérateurs et diagnostic des défauts.

Des services d'ingénieurs à l'étranger peuvent être organisés en cas de besoin.La période de garantie standard est de 12 mois dans des conditions de fonctionnement normales.

Questions fréquentes

Qu'est-ce qui distingue le Q43L-8000 d'un cisaillat de ferraille plus petit?

Il combine une force de cisaillement de 800 tonnes, une lame de 2000 mm et une chambre de chargement de 8 mètres.

Quelle est la fréquence de coupe?

La machine effectue environ 2 à 3 cycles de coupe par minute. La production réelle dépend des conditions du matériau, de la vitesse d'alimentation et de la longueur de coupe choisie.

La machine comprime- t- elle les déchets avant de les couper?

Le système hydraulique compresse et stabilise le matériau avant qu'il n'atteigne la lame, ce qui améliore la consistance de l'alimentation et de la coupe.

Comment le matériel est-il chargé?

Une prise mécanique est normalement utilisée pour charger les déchets dans la chambre.

Est-il possible de régler la longueur de la pièce finie?

Oui, la distance d'alimentation peut être ajustée pour produire des longueurs de coupe approximatives différentes selon les besoins du transport ou du four.

Cette machine peut-elle couper des métaux non ferreux?

Le Q43L-8000 est principalement conçu pour les déchets ferreux. L'aluminium, le cuivre ou d'autres matériaux non ferreux doivent être évalués techniquement avant traitement.
